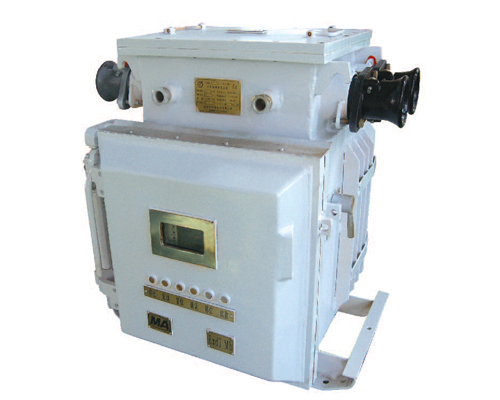

今天我們來談?wù)?a href='http://interfacer.cn/' target='_blank' class='key_tag'>礦用變壓器制造商的生產過程。礦用變壓器必須在設計前進行設計，但在確定礦用變壓器設計時，我們應該注意繞組姐妹和絕緣。首先確定圖紙是否與生產產品一致，確認其體積，然后查看線路規則，找到線路規則后確定匝數。其次，確定哪種接線方式（星形和三角形），高壓圖紙需要分接左右，計算左右匝數，低壓看哪種纏繞方法、左右長度、交換部位、內外徑、振幅尺寸等。其次，根據線圈內徑計算紙管紙板的總寬度，然后從圖紙編號中找到終端絕緣長度圖，包括油道墊板和瓦楞紙油道厚度，先后找到終端圈和左右軛絕緣。

第二部分是逐漸側繞阻，絕緣。

看圖紙確定左右長度，用紅藍鉛筆在導線上標明。如果螺旋需要不同的尺寸，后一組比前一組多了一根導線的長度，方便保持左右工整美觀。左右彎曲后，必須用皺紋紙半迭包裹一層，左右弧度視角應一致。左右整理后，用皺紋紙包裹3mm厚，外用白布帶系緊(不能用收緊帶，焊接時容易燒毀)。

繞紙筒前，用卡尺測量磨具的直徑，必須墊好的紙板要切好。紙筒紙板應選擇一毫米作為兩側搭接繞組，并用收緊帶繞組。繞組過程中，輔助工人必須用錘子沿著收緊帶擰緊。

當圓桶繞組法端絕緣由紙條制成時，用直紋布條將其捆扎在*一匝線上，逐漸繞過*一匝線時，將布條(收緊帶)放在繞組線匝下邊緣的圓上。端絕緣捆扎成8字形。收緊布條將*一匝和端絕緣捆扎在一起。繞第二匝時，將收緊布條翻出上側，繞第三匝壓下，使端圈彎曲收緊。圓桶繞組阻力中間交換一次。交換后，用褶皺紙包裹一層，然后用半毫米紙板墊在里面，用白布帶系緊。繞組時，輔助工應不斷收緊和控制橫幅，固層應為0.08mm電纜紙三層絕緣，第二匝左右

必須用半毫米紙板分隔，以防損壞絕緣，同樣在底部升層的剪刀口處也必須加入。

結束后兩個左右要對齊，左右和倒數第二匝也要用紙板分開，兩個左右要扎牢。切割前，所有線圈必須用收緊帶擰緊。

螺旋繞組通常是630kV以上的低壓繞組，左右與圓桶類型相同。注意左右彎曲處的斜拉緊帶應與前面的緊繃布條一樣緊固，并始終按壓左右并系緊，避免左右彈出和線圈張力。

第三，半成品線圈絕緣檢測

在低壓線圈繞制和繞制過程中，用萬用表測量絕緣，通常是測量匝間是否短路。

第四，早期組裝焊接導線

1.導線準備

有零件圖案的，應按規定的工藝路線進行零件加工。

根據圖案尺寸和實際尺寸，如電纜、薄銅等，做好焊接準備，如銅圓焊接位置扁平、電纜焊接位置絲、扁平、預焊滲入銅磷等。

包紙:任何可以提前進行包紙的導線或?qū)Ь€(xiàn)中的某一段都要提前包好。

事先焊接：其規律與包紙相同，盡量減少對裝置的焊接，并做好焊前焊后的準備工作。

2.導線焊接；

加熱焊件，當焊件變成深紅色時，逐漸加入銅磷焊絲。隨著溫度的升高，銅磷焊絲的循環加速，并能迅速滲透到每個間隙中。焊件將呈現亮紅色，待銅磷焊絲滲入圓潤后終止加熱，紅色消退后加水冷卻。

3.導線整體拼裝焊接，絕緣捆扎

配備好的導線捆扎絕緣采用半迭包法，即前一圈和后一圈的搭接長度為皺紋紙總寬度的1/2。這樣可以保證每個地方的絕緣厚度是一致的。焊接時應燒毀

絕緣干凈，然后捆扎。燃燒的絕緣可能會短路。焊接銅排前，清潔銅排表面，焊接后用紙覆蓋物體，防止銅渣掉入線圈，危及絕緣。

第五，貼標簽

標識應標明線圈高低壓繞組人員的工作號、長度、線圈容積、型號、高低壓線規和匝數。高壓還應具有電阻測量值。

第六，線圈套裝

套裝線圈必須直流電阻值最接近三個，線圈套裝半毫米紙板包裹鐵芯以防劃傷線圈，線圈從線圈外拉紙板防止線圈，如果線圈范圍太大導致兩色間距，需要在線圈上打蠟或用紙板分隔（紙板打蠟）。

第七、半成品檢測

半成品檢測的主要目的是看絕緣、變比和直阻

第八，整體組裝

將安裝好的器芯吊入變電器機身油箱，指向底部螺栓，插入螺栓，均勻擰緊螺釘，不能一次擰緊，分?jǐn)?shù)次擰緊，均勻用力。橡膠繩的連接應用密封劑密封，并用鐵絲固定在機身的四角。擰緊其他螺釘后，用鉗子拔出
